Как выбрать хирургическую консоль для операционного блока: обзор настенных и потолочных систем

Когда речь заходит об оснащении операционного блока,медицинская консоль часто оказывается тем элементом, который замечают только тогда, когда она мешает. Или когда ее не хватает. Хорошая консоль не привлекает внимания — она просто работает, обеспечивая подачу газов, электроэнергии и подключение оборудования ровно там и тогда, где это нужно хирургу. Плохая — превращает операционную в полосу препятствий, заставляет персонал тянуться к розеткам через стол, путаться в шлангах и тратить драгоценные минуты на переключение приборов.

Выбор между настенной и потолочной консолью — это не вопрос эстетики. Это вопрос безопасности, эргономики и, в конечном счете, исхода операции. Неправильно выбранная система может ограничивать доступ к пациенту, создавать дополнительные риски инфекции или делать невозможным использование современного оборудования. А ведь задача консоли — не просто держать трубки и провода, а создавать среду, в которой хирург может полностью сосредоточиться на самом важном.

В этой статье я не буду перечислять модельные ряды и марки. Я разберу принципиальные различия между настенными и потолочными системами, их реальные плюсы и минусы в ежедневной работе операционной, а также расскажу, на какие скрытые нюансы стоит обратить внимание при выборе, чтобы не пожалеть о решении через год-два эксплуатации. Здесь будет минимум рекламных лозунгов и максимум практических соображений — именно тех, которые возникают у врачей и инженеров, когда они начинают проектировать операционную с нуля или модернизировать существующую.

Настенные хирургические консоли: когда они удобны и в чем их ограничения

Настенная хирургическая консоль — это классика жанра. Она крепится к стене операционной, и все газовые панели, электрические розетки и разъемы для оборудования расположены на фиксированном расстоянии от пола. Простая конструкция, понятный монтаж, минимум движущихся частей. Казалось бы, бери и ставь. Но, как и у любого решения, у настенных консолей есть свои «золотые» сценарии применения и ситуации, где они начинают доставлять неудобства.

Давайте разберем, когда настенная консоль — это правильный выбор, а когда стоит задуматься о чем-то другом.

Где настенные консоли показывают себя лучше всего

Настенные системы идеально подходят для операционных с четко определенным рабочим потоком и небольшим количеством перестроек. Если у вас стационарная операционная, где хирургическое поле и расположение оборудования практически не меняются от операции к операции, настенная консоль будет надежным и недорогим решением.

Вот несколько типичных сценариев, где настенная консоль действительно удобна:

• Небольшие хирургические кабинеты — например, в травматологии или офтальмологии, где операции короткие, а число одновременно подключаемых приборов ограничено.
• Операционные со стандартным набором вмешательств — например, гнойная хирургия или плановая общая хирургия, где расположение стола и бригады не меняется годами.
• Бюджетные проекты — настенные консоли дешевле в закупке и монтаже, не требуют сложных инженерных конструкций в потолке, что критично при ограниченном финансировании.

Плюс настенных систем в том, что они практически не требуют обслуживания. Нет подвесных механизмов, нет риска протечек в подвижных соединениях. Раз установил — и забыл. Это делает их надежными и предсказуемыми в эксплуатации.

Основные ограничения настенных систем

Но у этой надежности есть обратная сторона. Настенная консоль жестко привязана к одной точке в пространстве. И если вы решите переставить операционный стол или изменить позицию хирурга, консоль останется на месте. Это создает несколько вполне реальных проблем, с которыми мы сталкиваемся в клиниках регулярно.

• Ограниченная зона доступа — хирург или анестезиолог вынуждены подходить к стене, чтобы подключить или отключить оборудование. Это неудобно, особенно в экстренных ситуациях, когда каждая секунда на счету.
• Конфликт с другим оборудованием — шланги и провода тянутся через операционное поле, создавая риск путаницы и даже зацепления за инструменты. Это не просто неудобство, это фактор риска.
• Проблемы при переходе на новые технологии — если через пару лет вы захотите внедрить лапароскопическую стойку или новый наркозный аппарат с другой компоновкой, настенная консоль может просто не подойти по количеству точек подключения или их расположению.

Когда настенная консоль становится препятствием

Особенно остро ограничения настенных систем проявляются в операционных, где работают высокие или мобильные бригады. Например, в кардиохирургии или нейрохирургии, где требуется доступ к пациенту с разных сторон, а вокруг стола одновременно находится много людей. В таких случаях хирурги часто жалуются, что консоль «мешает» — не физически, а функционально, потому что все ключевые подключения сосредоточены в одной точке, и каждый раз приходится тянуться к ней через других членов бригады.

Еще один момент — необходимость наращивать количество розеток и газовых панелей. Если вы устанавливаете консоль на этапе строительства, вы можете заложить нужное количество точек. Но если в процессе эксплуатации оказывается, что их не хватает, наращивание превращается в проблему: требуется переделка отделки, штробление стен и новые согласования. Это дорого и долго.

В итоге, настенная консоль — это решение для статичных, предсказуемых условий. Она хороша там, где операционная годами работает по одному сценарию, и где бюджет — главный аргумент. Но если вы планируете гибкое пространство, развитие и новые технологии, настенная система очень быстро начнет вас ограничивать. И тогда придется смотреть в сторону потолочных решений.

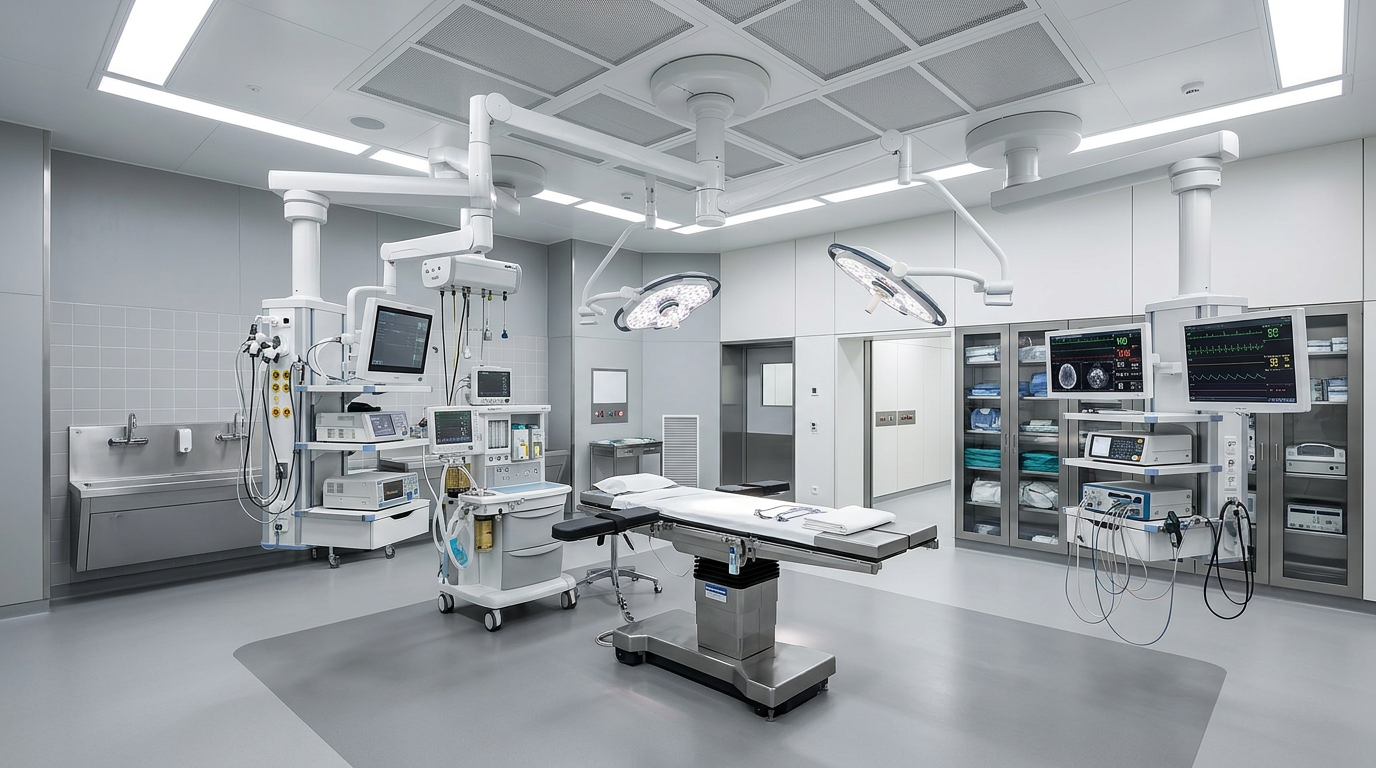

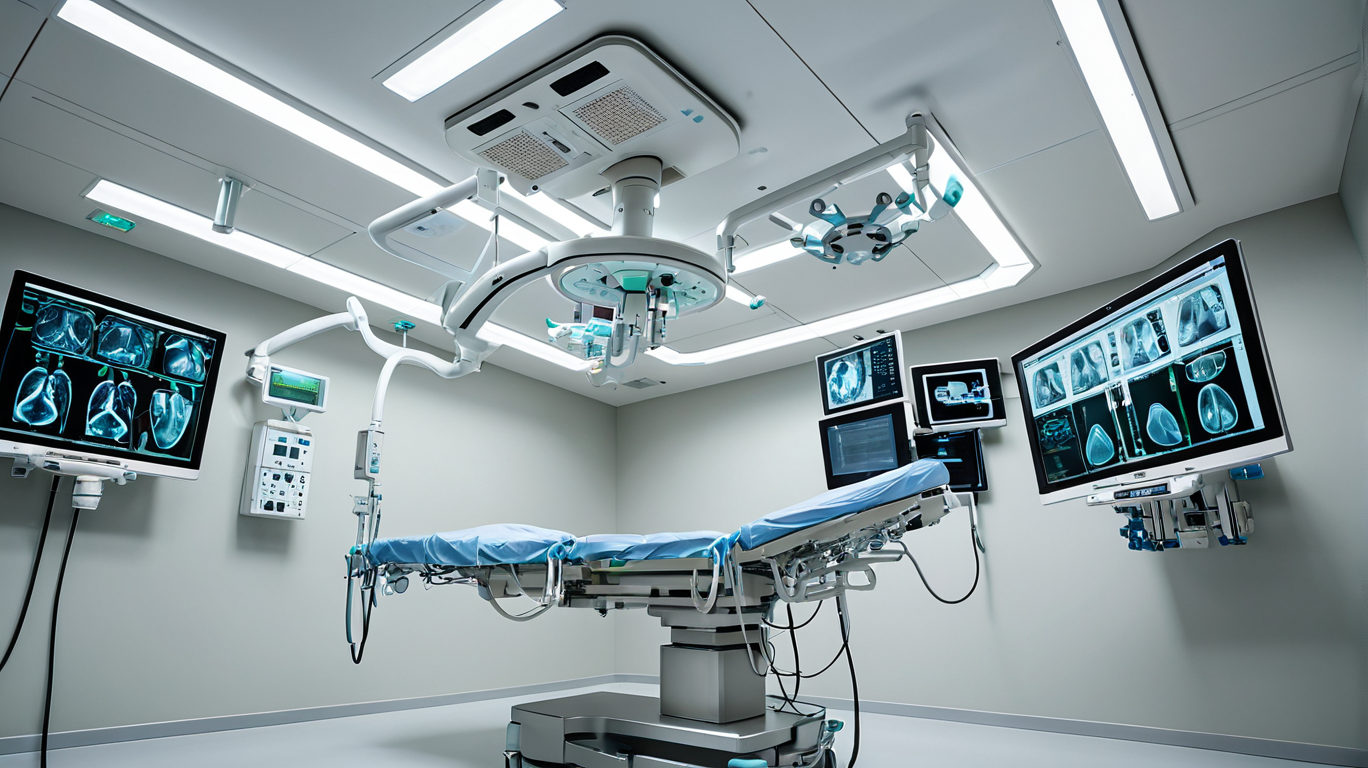

Потолочные консоли и их преимущества в мультидисциплинарных операционных

Если настенная консоль — это классика, то потолочная — это современный стандарт для операционных, где гибкость и адаптивность имеют значение. Потолочные системы подвешиваются на специальных штангах или кронштейнах, спускающихся с технического потолка. Они могут вращаться, перемещаться по рельсам или фиксироваться в определенной точке. И это полностью меняет логику работы операционной.

Потолочные консоли появились не как модное решение, а как ответ на реальную потребность: освободить пол, сделать доступ к оборудованию удобным с любой точки и позволить быстро менять конфигурацию операционной под разные типы вмешательств. Они особенно востребованы в мультидисциплинарных центрах, где в одной операционной проводят и кардиохирургию, и травматологию, и лапароскопию, и иногда в один день.

Главные преимущества потолочных систем

Давайте сразу к делу: что получает операционная, переходя с настенной консоли на потолочную.

• Свободный пол и доступ к пациенту — никаких кабелей и шлангов, тянущихся через проходы. Всё подключается сверху, и хирурги могут подходить к столу с любой стороны, не перешагивая через трубки. Это не только удобно, но и критически важно в экстренных ситуациях, когда время ограничено.
• Мобильность в пределах операционной — многие потолочные модели оснащены штангами с возможностью поворота на 330–360 градусов и даже перемещением по потолочному рельсу. Это позволяет менять положение консоли в зависимости от типа операции: сегодня она над головой пациента, завтра — над грудной клеткой.
• Оптимальное использование пространства — освобожденный пол можно использовать для мобильных стоек, дополнительных мониторов или передвижных столов. Это особенно важно в небольших операционных, где каждый квадратный метр на счету.

Потолочные консоли также часто имеют встроенную систему кабельного менеджмента — провода и трубки спрятаны внутри штанг, и это не только эстетично, но и безопасно: снижается риск случайного отключения оборудования во время операции.

Какие типы потолочных консолей бывают

Здесь важно понимать, что потолочные системы не одинаковы. Есть несколько конструктивных вариантов, и каждый из них подходит под разные задачи.

• Неподвижные (фиксированные) — консоль жестко закреплена на потолке и не имеет подвижных частей. Это, по сути, та же настенная консоль, но подвешенная сверху. Она освобождает пол, но не дает гибкости в изменении положения. Подходит для узкоспециализированных операционных без необходимости перестановок.
• Поворотные на одной оси — консоль вращается вокруг вертикальной оси. Это уже дает возможность направить панели в сторону хирурга или анестезиолога. Хорошо работает в гинекологии или урологии, где хирург обычно стоит с одной стороны.
• Многоосевые с рельсовым креплением — самые гибкие системы. Они могут перемещаться по потолочному рельсу на 1–2 метра и вращаться вокруг своей оси. Это позволяет буквально «придвинуть» консоль к операционному полю и убрать ее после операции, освободив пространство для уборки или другого оборудования.

Почему мультидисциплинарные центры выбирают потолок

В операционных, где проводят разные типы вмешательств, невозможно зафиксировать расположение оборудования раз и навсегда. Лапароскопическая стойка требует одного расположения, микрохирургический микроскоп — другого, а при рентген-операциях вообще нужна полная свобода для перемещения С-дуги. Потолочная консоль адаптируется под каждый сценарий.

Кроме того, потолочные системы часто поставляются с дополнительными функциональными модулями: возможностью крепления мониторов, держателей для капельниц, полок для документов. Это превращает консоль в центральный хаб операционной, а не просто в точку подачи газов.

Отдельный важный момент — эргономика. Хирург или анестезиолог могут настраивать консоль под свой рост и удобную высоту работы, не перегибаясь и не отвлекаясь от процесса. Это мелочь, но она напрямую влияет на утомляемость бригады, особенно в длительных операциях, длящихся 4–6 часов и более.

Конечно, у потолочных систем есть и цена — она выше, чем у настенных, как по стоимости оборудования, так и по сложности монтажа. Но в операционных, где гибкость и безопасность выходят на первый план, это оправданные затраты. Следующий раздел будет посвящен именно эргономике и тому, как расположение консоли влияет на работу хирургической бригады.

Эргономика операционной: как расположение консоли влияет на работу хирургической бригады

В операционной всё взаимосвязано. Расположение каждого элемента — от лампы до консоли — либо помогает, либо мешает главному: хирургу видеть, ассистенту подавать инструменты, анестезиологу контролировать состояние пациента. И когда говорят «эргономика операционной», часто думают об операционном столе или светильниках. А про консоль забывают, пока она не начинает мешать.

А ведь именно консоль определяет, где будут висеть мониторы, куда подключать наркозный аппарат, как расположить инструментальный столик и даже где станет анестезиолог. И если с этим не разобраться на этапе проектирования, дальше будут бесконечные компромиссы, которые в итоге снижают скорость работы и увеличивают утомляемость.

Зоны доступа: кто к чему тянется

В операционной есть три ключевые рабочие позиции: хирург, ассистент и анестезиолог. У каждой — своя «зона досягаемости» — пространство вокруг человека, до которого он может дотянуться, не отрываясь от пациента или монитора. Идеальная консоль должна попадать в эти зоны, а не заставлять кого-то делать лишние шаги или тянуться через весь стол.

Если консоль настенная и находится за спиной хирурга, ему придется поворачиваться, чтобы посмотреть на показатели монитора. Это мелочь, но за 2-часовую операцию таких поворотов набегает пара десятков. Каждый из них отвлекает, сбивает концентрацию. Если же консоль расположена по центру над столом или сбоку, информация всегда перед глазами, и хирург может контролировать процесс, не меняя позы.

Для анестезиолога зона доступа — это место, где он может видеть венозный доступ, параметры вентиляции и одновременно следить за пациентом. Если консоль установлена слишком далеко, он вынужден переключать внимание между двумя точками, что повышает риск пропустить тревожный сигнал монитора.

Лишние движения — это не только усталость, но и время

Каждое лишнее движение в операционной — это не только нагрузка на бригаду, но и потеря времени. Когда хирург ждет, пока ассистент подключит инструмент к нужному порту, или когда анестезиолог ищет свободную розетку для инфузионного насоса, операция затягивается. А в экстренной хирургии каждая минута может быть критической.

Потолочные консоли позволяют размещать точки подключения прямо над местом работы. Врач не встает с места, не отвлекается. Шланги и кабели идут сверху вниз, не пересекают рабочее поле и не мешают движениям рук. Это особенно важно при длительных вмешательствах, где утомляемость начинает влиять на точность движений.

Впрочем, и настенная консоль может быть эргономичной, если правильно продумать ее расположение. Например, если разместить её не сзади, а сбоку от операционного стола — и при этом не перекрывать проход для персонала. Но это требует точного расчета, и часто такие решения работают только для одного типа операций.

Командная работа и визуальные коммуникации

Консоль влияет не только на физические движения, но и на визуальную коммуникацию в бригаде. Когда на потолочной консоли закреплены мониторы, они видны всем одновременно — и хирургу, и анестезиологу, и ассистенту. Это упрощает координацию: не нужно переспрашивать «какие показатели?», информация у всех перед глазами.

В случае с настенной консолью мониторы часто расположены на стене, и видно их только тем, кто стоит напротив. Кто-то из бригады оказывается в «информационном слепом пятне». И тогда команда работает не синхронно, а скорее параллельно — каждый со своей информацией.

И наконец, не забываем про утомляемость. В операционной, где нужно долго стоять в одной позе, даже небольшие раздражители — отсутствие удобной полки для документов, неудачно расположенный дисплей, шланг, свисающий на проходе — всё это накапливается и превращается в усталость к концу дня. Хорошо спроектированная консоль эти раздражители убирает.

В конечном счете, выбор между настенной и потолочной консолью — это выбор между стабильностью и гибкостью. Обе могут быть эргономичными, если учитывать специфику отделения и особенности бригады. Но делать это нужно до начала монтажа, а не после.

Модульность и интеграция с медицинским газоснабжением и мониторингом пациентов

Когда выбор между настенной и потолочной консолью уже почти сделан, в дело вступает еще один важный аспект — модульность и возможность интеграции. Это то, о чем часто забывают на этапе закупки, а потом начинают догонять, докупая переходники, удлинители и разветвители, которые снижают надежность всей системы.

Хирургическая консоль современного уровня должна быть не просто «панелью с розетками», а центральным узлом операционной, куда сходятся все коммуникации — газы, электричество, данные с мониторов и иногда даже видеопотоки с эндоскопов. И чем более модульно это все организовано, тем проще адаптировать консоль под меняющиеся потребности.

Для комплексного оснащения операционной важно, чтобы консоль хирургическая имела модульную конструкцию, позволяющую наращивать функциональность по мере необходимости.

Модульная конструкция: почему это важно

Операционная — не статичное пространство. Сегодня вы проводите плановую холецистэктомию, завтра — экстренную лапаротомию, послезавтра — ортопедическую операцию с использованием навигации. Каждый тип вмешательства требует разного набора оборудования и, соответственно, разных точек подключения. Если консоль жестко спроектирована и не позволяет добавлять или переставлять модули, вы будете к этому возвращаться снова и снова.

Модульность означает, что вы можете:

• Добавлять новые газовые панели — если через год вам понадобится дополнительный порт для аргона или углекислоты;
• Менять тип розеток — например, устанавливать розетки с повышенной защитой от влаги или разъемы для конкретного типа оборудования;
• Переустанавливать модули местами — перенести панель с газами ближе к анестезиологу, а розетки — к хирургу;
• Заменять устаревшие элементы — не меняя всю консоль целиком.

Это особенно актуально для операционных, которые рассчитаны на длительный срок службы — 10–15 лет. За это время оборудование обновится несколько раз, и консоль должна быть готова к этому.

Интеграция с газоснабжением: не просто «подвести трубу»

Главное, ради чего, собственно, и существует консоль, — это подача медицинских газов (кислород, закись азота, сжатый воздух, вакуум и т.д.). Но просто подвести трубу к консоли недостаточно. Интеграция означает, что каждая газовая панель должна иметь:

• Цветовую маркировку — четко читаемую, по международным стандартам;
• Механическую блокировку — чтобы ошибочное подключение шланга к другому газу было просто невозможно;
• Измерительное оборудование — манометры или цифровые датчики давления на каждой линии.

Хорошая консоль позволяет легко подключать дополнительные газовые анализаторы или системы сигнализации, которые сообщают персоналу о снижении давления или утечке.

При этом важно, чтобы сама консоль имела сертификацию и соответствовала требованиям системы медицинского газоснабжения вашего учреждения, ведь каждая клиника может использовать разные стандарты подключения. Если консоль имеет универсальные входы и адаптеры, процесс интеграции будет гораздо проще.

Интеграция с мониторингом пациентов

Современные операционные всё чаще используют системы централизованного мониторинга, где данные о состоянии пациента выводятся на общий экран или даже транслируются в соседние помещения для консультаций. Консоль может быть связующим звеном: через нее передаются сигналы от датчиков, подключенных к пациенту.

Для этого в консоль могут быть встроены:

• Видеовыходы — для подключения эндоскопической стойки или микроскопа;
• Сетевые порты — для соединения с больничной сетью и передачи данных в электронную карту;
• USB-разъемы — для временного подключения планшетов или ноутбуков.

Конечно, не все консоли имеют все перечисленное. Но возможность установки дополнительных модулей «на вырост» — это тот параметр, который делает консоль перспективной. Если вы планируете внедрять телемедицину или роботизированные системы через 3–5 лет, консоль не должна стать для этого препятствием.

В итоге: выбирая между двумя моделями, сравните не только цену и количество портов, но и возможность расширения. Дешевая консоль, которую невозможно дооснастить, через пару лет обойдется дороже, потому что ее придется менять целиком. А модульная система, пусть и немного дороже на старте, прослужит в два раза дольше и будет адаптироваться под вас, а не вы под нее.

На что обратить внимание при установке и вводе в эксплуатацию хирургической консоли

Вы выбрали консоль, согласовали бюджет, подписали договор. Теперь начинается самый ответственный этап — монтаж и пусконаладка. Именно на этом этапе большинство ошибок становятся фатальными. То, что можно было исправить на бумаге, после установки превращается в дорогостоящие переделки, простой операционной и нервы всего коллектива.

В этом разделе я не буду повторять инструкции производителей. Я расскажу о реальных проблемах, с которыми мы сталкиваемся при вводе консолей в эксплуатацию, и о том, как их избежать.

Проектирование и подготовка места установки

Установка хирургической консоли начинается задолго до того, как коробки с оборудованием приедут в клинику. Всё решается на этапе проектирования. При этом часто возникают два типа ошибок.

Первая: проектировщики забывают согласовать расположение консоли с расстановкой другого оборудования. Например, операционный светильник, подвесная система для мониторов и сама консоль начинают «конфликтовать» в пространстве — перекрывают друг друга, мешают движению или просто создают визуальный шум. Чтобы этого избежать, на этапе планирования обязательно проводите 3D-моделирование или, как минимум, разметку на полу и потолке с полным набором оборудования.

Вторая проблема: недооценка нагрузок на потолочные перекрытия. Если вы выбрали потолочную консоль, она может весить от 50 до 200 кг в зависимости от комплектации. Добавьте сюда вес кабелей, труб с газами и самого оборудования, которое будет на нее навешиваться. Не все бетонные перекрытия рассчитаны на такие нагрузки, особенно если здание старое. При монтаже может потребоваться усиление конструкции, о чем стоит узнать у проектировщика заранее.

Газовые магистрали: чистота, маркировка и испытания

Самая частая головная боль при вводе в эксплуатацию — это газовые линии. Требования к ним жесткие, и это оправданно: ошибка здесь может стоить пациенту жизни.

Обязательно проверьте:

• Чистоту трубопроводов — в них не должно быть частиц грязи, окалины или влаги. Даже мелкие загрязнения могут попасть в дыхательный контур пациента. Поэтому система продувается и промывается в несколько этапов.
• Маркировку — каждый газ должен быть четко обозначен цветом и названием на каждой панели. Это не эстетика, это обязательное требование безопасности. И ни в коем случае не экономьте на маркировке, ссылаясь на «и так запомним».
• Наличие фильтров — многие забывают, что на входе в консоль должны стоять фильтры для очистки газа от частиц и микроорганизмов. Если они не заложены в проект, их придется добавлять уже после монтажа, что часто связано с переделками.

После подключения газов обязательно проводится опрессовка и испытание системы под давлением, а также проверка герметичности с помощью специальных течеискателей. И только после получения акта о герметичности можно давать добро на дальнейший монтаж.

Электрическое подключение: не только розетки

С электрикой тоже есть нюансы. Хирургическая консоль обычно питается от нескольких независимых линий: основные розетки, резервные (для критического оборудования), а также линии для мониторов и видеооборудования с защитой от скачков напряжения.

Важно правильно заземлить консоль и убедиться, что все электрические соединения выполнены с соблюдением требований по электробезопасности. Часто в операционных устанавливают системы изолированного заземления, и консоль должна быть с ними совместима.

Не забудьте проверить, как организована разводка кабелей внутри консоли. Если кабели не закреплены, они могут перетираться о края металлических панелей, что приведет к замыканию или потере сигнала. Хороший монтаж предусматривает специальные кабельные каналы и стяжки.

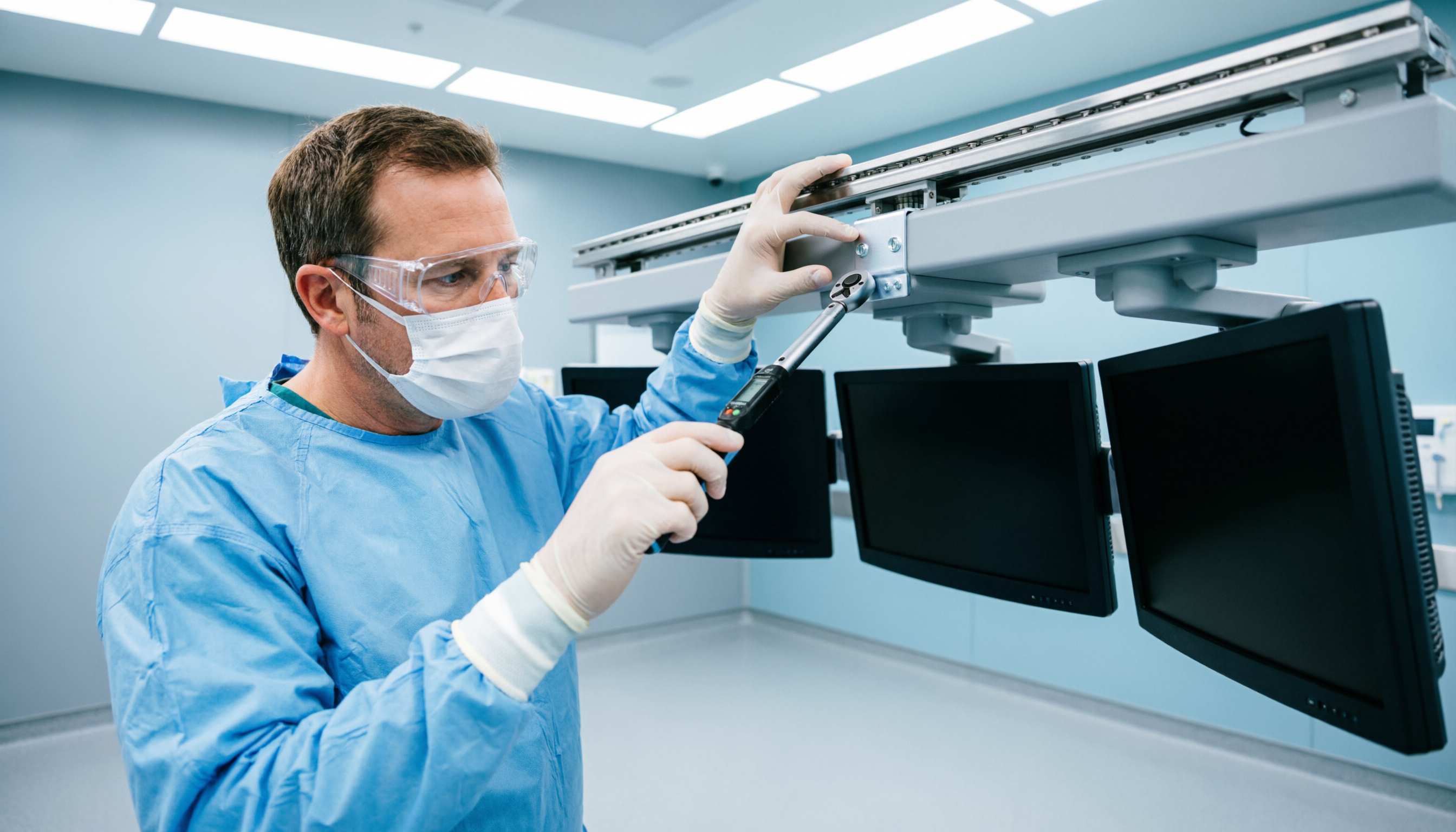

Пусконаладка и обучение персонала

Когда консоль установлена и подключена, наступает очередь пусконаладки. Здесь важно не торопиться. Проверяются все функции: вращение, фиксация в разных положениях, работоспособность всех газовых панелей, розеток и разъемов.

И еще один критический момент — обучение персонала. Очень часто операционное оборудование стоит миллионы, но никто не объясняет медсестрам и врачам, как им правильно пользоваться. В результате функциональность системы используется на 30–40%, и возникает множество жалоб, которых могло бы и не быть.

Хороший поставщик всегда включает в договор обучение на месте. Это не формальность, это реальная экономия времени и снижение риска поломок из-за неправильной эксплуатации.

В итоге: установка консоли — это не «прикрутить и забыть». Это комплексный процесс, где важна каждая деталь — от проверки строительных конструкций до инструктажа медицинского персонала. И если вы отнесетесь к этому этапу серьезно, ваша консоль прослужит долго и будет только помогать, а не создавать проблемы.
